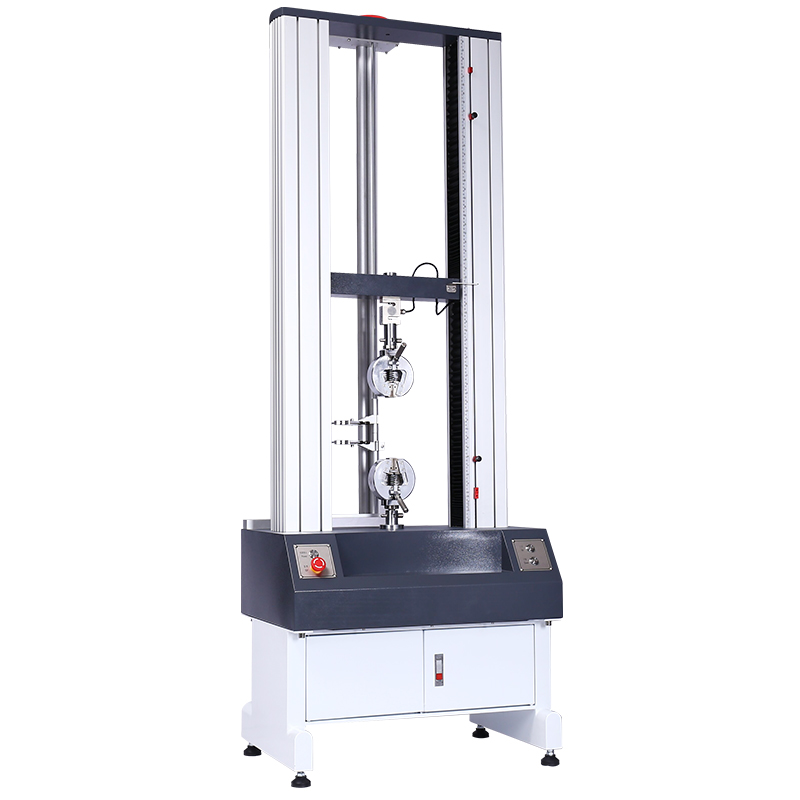

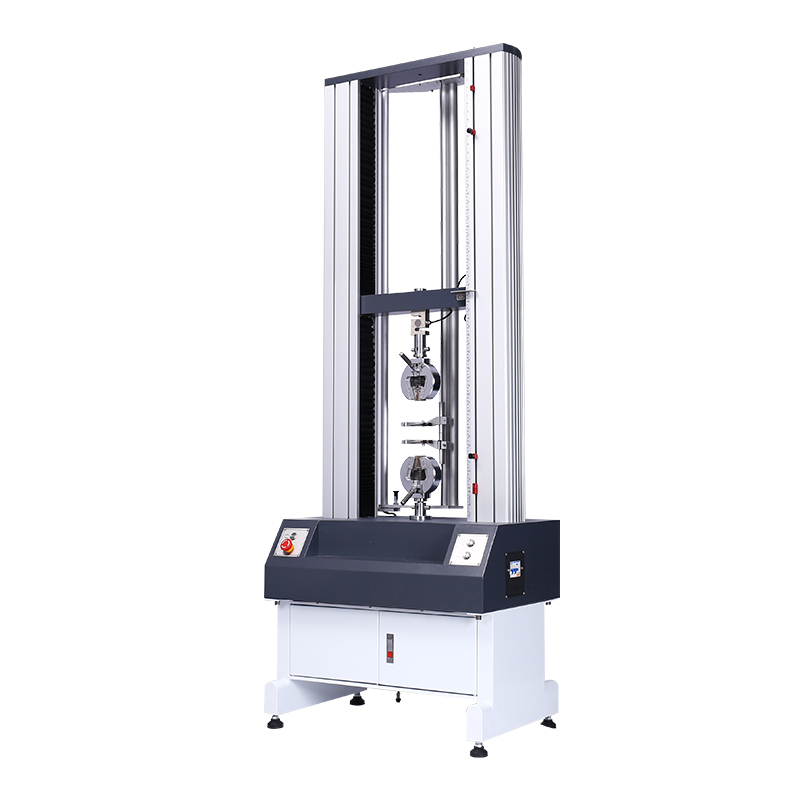

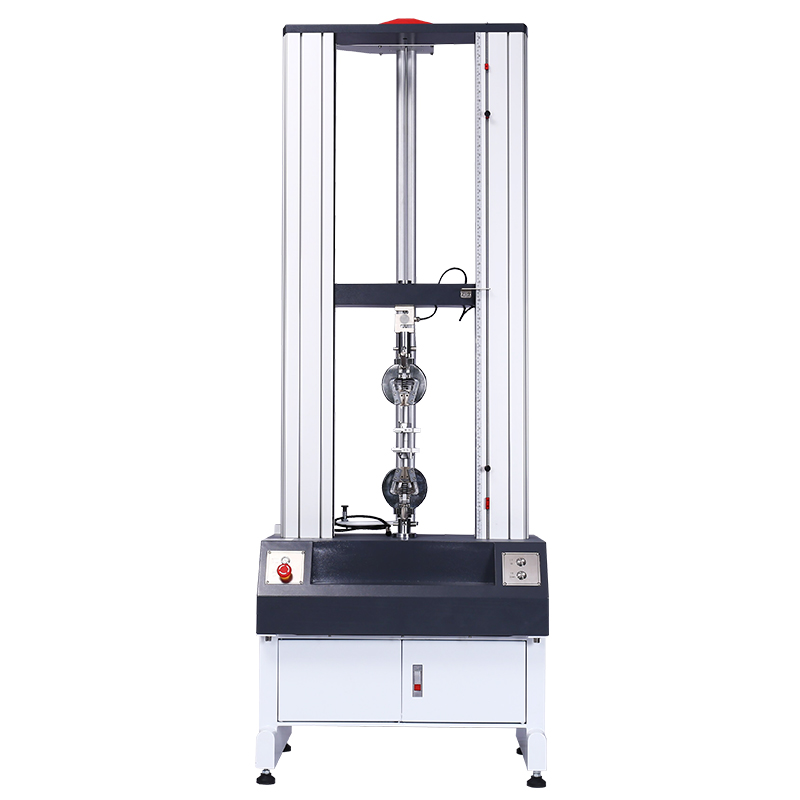

電腦伺服拉力試驗機
拉力試驗機（Tensile Testing Machine），又稱萬能材料試驗機（Universal Testing Machine, UTM），是力學檢測領域應用最廣的儀器。
一、產品簡介：
型號：QC-3660
電腦伺服系統萬能材料試驗機是專門針對高等院校、科研院所而設計的新一代雙空間微機控制電子萬能試驗機。試驗機主機與輔具的設計借鑒了國際先進技術，外形美觀，操作方便，性能穩定可靠。計算機系統通過控制器，經調速系統控制交流伺服電機轉動，經減速系統減速后通過精密絲杠副帶動移動橫梁上升、下降，完成試樣的拉伸、壓縮、彎曲、剪切等多種力學性能試驗，無污染、噪音低，效率高，具有非常寬的調速范圍和橫梁移動距離，另外配置種類繁多的試驗附具，在金屬、非金屬、復合材料及制品的力學性能試驗方面，具有非常廣闊的應用前景。該機廣泛應用于建筑建材、航空航天、機械制造、電線電纜、橡膠塑料、紡織、家電等行業的材料檢驗分析，是科研院校、大專院校、工礦企業、技術監督、商檢仲裁等部門的理想測試設備。
該機采用調速精度高、性能穩定的全數字伺服調速系統及伺服電機作為驅動系統，全數字控制器作為控制系統核心，以Windows為操作界面的控制與數據處理軟件，實現試驗力、試驗力峰值、橫梁位移、試驗變形及試驗曲線的屏幕顯示，所有試驗操作均可以通過鼠標在計算機上自動完成。良好的人性化設計使試驗操作更為簡便。綜合以上各項技術，該機可以近乎完美的實現試驗力、位移等參數的閉環控制，可實現恒應力、恒位移等控制模式，并且各種控制模式之間可以平滑切換。該機完全滿足國家標準GB/T228-2002《金屬材料室溫拉伸試驗方法》的要求，同時可根據GB、ISO、JIS、ASTM、DIN及用戶提供多種標準進行試驗和數據處理，并且具有良好的擴展性。拉力試驗機,萬能材料試驗機,伺服拉力機，拉力機，材料試驗機，電子萬能試驗機,微機控制拉力機,觸摸屏拉力機,單柱拉力機,雙柱拉力機,桌上型拉力機,落地式拉力機,塑料拉力機,橡膠拉力機,薄膜拉力機,編織袋拉力機,無紡布拉力機,膠帶剝離力試驗機,剝離強度試驗機,彎曲試驗機,壓縮試驗機,撕裂強度試驗機,伸長率測試儀,屈服強度測試儀,彈性模量試驗機,拉力強度測試儀,大變形拉力試驗機
二、執行標準
ASTM DIN JIS BS GB/T528—1998 /T529—1999等
本機可做曲線類別:
荷重V.S.位移、荷重V.S.時間
位移V.S.時間、應力V.S.應變、荷重V.S.兩點延伸
拉力試驗機,萬能材料試驗機,伺服拉力機，拉力機，材料試驗機，電子萬能試驗機,微機控制拉力機,觸摸屏拉力機,單柱拉力機,雙柱拉力機,桌上型拉力機,落地式拉力機,塑料拉力機,橡膠拉力機,薄膜拉力機,編織袋拉力機,無紡布拉力機,膠帶剝離力試驗機,剝離強度試驗機,彎曲試驗機,壓縮試驗機,撕裂強度試驗機,伸長率測試儀,屈服強度測試儀,彈性模量試驗機,拉力強度測試儀,大變形拉力試驗機
三、主要技術指標：
A．荷重元：20KN
B．力量解析度：1/10000
C．力量準確度：≤0.5％
D．力量放大倍數：7段自動切換
E．位移解析度：1/1000
F．位移準確度：≤1％
G．金屬引伸計解析度：1/1000 (需另定)
H．金屬引伸計準確度：≤0.5％
I．大變形引伸計準確度：±1mm
J．速度范圍：0.01－500mm/min（特殊測試速度亦可依客戶需求定制）.
K．行走空間：900mm（不含夾持器、特殊測試空間亦可依客戶需求定制）.
L．測試寬度：400mm（特殊測試寬度亦可依客戶需求定制）.
M．使用電源:∮220V 50HZ.
N．功率：約1000W
O. 機臺尺寸:約500×500×1500 mm(長×寬×高).
P. 機臺重量:約250kg，
拉力試驗機,萬能材料試驗機,伺服拉力機，拉力機，材料試驗機，電子萬能試驗機,微機控制拉力機,觸摸屏拉力機,單柱拉力機,雙柱拉力機,桌上型拉力機,落地式拉力機,塑料拉力機,橡膠拉力機,薄膜拉力機,編織袋拉力機,無紡布拉力機,膠帶剝離力試驗機,剝離強度試驗機,彎曲試驗機,壓縮試驗機,撕裂強度試驗機,伸長率測試儀,屈服強度測試儀,彈性模量試驗機,拉力強度測試儀,大變形拉力試驗機
四、主要功能及特點：
A、高精度力量傳感器: 0~20KN。力量精度在±0.5%以內。
B、容量分段:全程七檔：×1，×2，×5，×10，×20，×50，×100
采用高精度24 bits A/D
取樣頻率200Hz
全程力量最大解析度 1/1000,000
C、動力系統: 伺服電機+松下伺服器＋臺灣城邦減速機＋韓國鎮泰滾珠絲桿＋光桿直線軸承＋進口傳感器.
D、調速系統采用交流伺服調速系統及交流伺服電機，性能穩定可靠，具有過流、過壓、過載等保護裝置。
E、傳動部分采用圓弧同步齒形帶，精密滾珠絲杠副傳動，傳動平穩，噪音低，傳動效率高。
F、保證試驗同心度，很好的消除了不規則試樣對傳感器的影響。
G、控制系統:采用Pulse Command控制方式使控制更精準速度控制范圍0.01~1000 mm/min。
中聯板調整具有快速粗調與慢速微調功能。測試后自動回歸原點、自動儲存。
H、數據傳輸方式：RS232傳輸
I、顯示方式:UTM107+WIN-XP測試軟件計算機屏幕顯示。
J、簡潔的全程一檔與精密全程七檔力量線性雙校正系統。
K、豪華測試界面軟件可實現定速度、定位移、定荷重（可設定保持時間）、定荷重增率、定應力增率、定應變?cè)雎实瓤刂颇Ｊ郊由隙嚯A控制模式可滿足不同的測試要求。
L、測試空間:測試寬度約400 mm（標準規格）
聯板行走空間900 mm（不含夾具）（標準規格）
M、全程位移: 編碼器2500 P/R，提升4倍精度. 采用LINE DRIVE編碼器抗干擾能力極強 .
位移解析0.001mm。 小變形：金屬引伸計，解析 0.001mm（選配）
N、安全裝置:過載緊急停機裝置、上下行程限定裝置、漏電自動斷電系統、自動斷點停機
功能。
拉力試驗機,萬能材料試驗機,伺服拉力機，拉力機，材料試驗機，電子萬能試驗機,微機控制拉力機,觸摸屏拉力機,單柱拉力機,雙柱拉力機,桌上型拉力機,落地式拉力機,塑料拉力機,橡膠拉力機,薄膜拉力機,編織袋拉力機,無紡布拉力機,膠帶剝離力試驗機,剝離強度試驗機,彎曲試驗機,壓縮試驗機,撕裂強度試驗機,伸長率測試儀,屈服強度測試儀,彈性模量試驗機,拉力強度測試儀,大變形拉力試驗機
五、軟件特點：
A、測試標準模塊化功能:提供使用者設定所需應用的測試標準設定，范圍涵蓋GB、ASTM、DIN、JIS、BS…等。測試標準規范。
B、試品資料:提供使用者設定所有試品數據，一次輸入數據永久重復使用。并可自行增修公式以提高測試數據契合性。
C、雙報表編輯:完全開放式使用者編輯報表，供測試者選擇自己喜好的報表格式（測試程序新增內建EXCEL報表編輯功能擴展了以往單一專業報表的格局）
D、各長度、力量單位、顯示位數采用動態互換方式，力量單位T、Kg、N、KN、g、lb，變形單位mm、cm、inch
E、圖形曲線尺度自動最佳化(Auto Scale)，可使圖形以最佳尺度顯示。并可于測試中實時圖形動態切換。具有荷重-位移、荷重-時間、位移-時間、應力-應變,荷重-2點延伸圖，以及多曲線對比。
F、測試結果可以EXCEL格式的數據形式輸出。
G、測試結束可自動存檔、手動存檔，測試完畢自動求算最大力量、上、下屈服強度、滯后環法、逐步逼近法、非比例延伸強度、抗拉強度、抗壓強度、任意點定伸長強度、任意點定負荷延伸、彈性模量、延伸率、剝離區間最大值、最小值、平均值、凈能量、折返能量、總能量、彎曲模量、斷點位移x％荷重、斷點荷重X％位移、等等。數據備份：測試數據可保存在任意硬盤分區。
H、多種語言隨機切換：簡體中文、繁體中文、英文。
I、軟件具有歷史測試數據演示功能。
六、系統基本配置
1、試驗機主機 1臺
1.1日本交流伺服驅動器 1套
1.2日本交流伺服電機 1套
1.3美國高靈敏度負荷傳感器 （20KN） 1只
1.4韓國鎮泰精密滾珠絲桿 1套
1.5低噪、高效減速系統 1套
1.6高強度機架 1臺
2、全數字閉環控制系統 1套
3、日本松下伺服光電編碼器 1只
4、高配計算機（雙核，液晶顯示器） 1臺
5、基于Windows操作系統的計算機閉環控制軟件 1套
7、隨機工具（提供安裝、維修、操作所需的專用工具及清單） 1套
8、專用拉伸彎曲夾具各一套
